电子基础--电阻

维修工具：万用表，电感磁珠，复合电感

开机电路：触发开机后由ESPI总线通知EC进行SYSON，SUSP#由EC发出开启各路供电

CPU与PCH供电条件：1.VCCRTC2.RTCRST#/SRTCRST#/3.RTCX1=32.768KHZ,RTCX24.VCCDSW_3P35VCCPRIM_3P3,VCCPRIM_1P86.DSW_PWROK/RSMRST#7.BATLOW#9.VCCIN_AUX10.VCC1P05_OUT11.VCCPRIM1P05_OUT,CPU自产电给自供电，ESPI_RESET

ECRST#内部上拉，时钟内部，程序内置，只能测试供电。仁宝5V与3VPWM电路由EC开启提供供电。

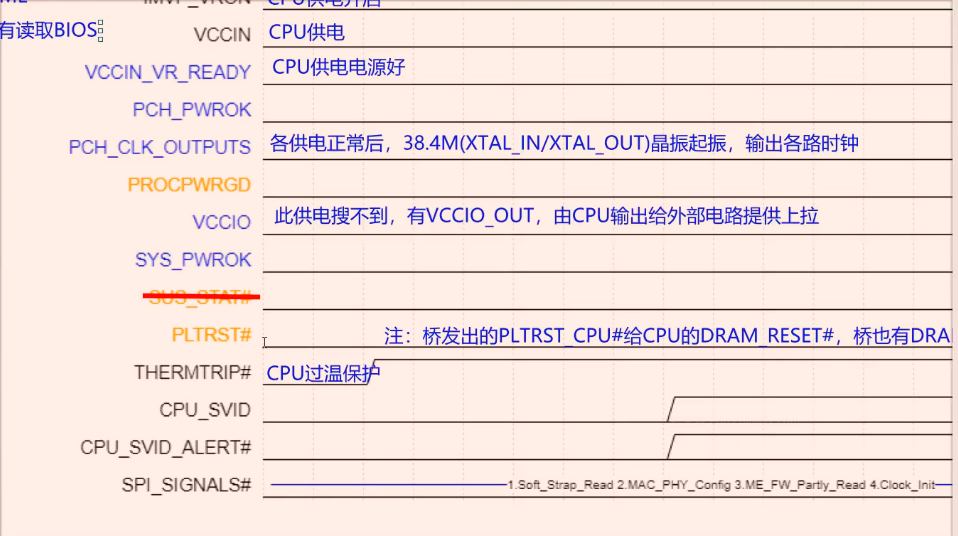

500-600系列标准芯片组时序讲解：VCCRTC、=3.3VRTCRST#/SRTCRST#/RTCX1/VCCDSW_3P3,DSW_PWROK、/BATLOW#/SLP_SUS#、VCCPRIM_3P3,VCCPRIM_1P8,VCCIN_AUX(给到CPU内部PWM的公共点）FIVR供电模式，VRM模块集成供电，VCC1P05_OUT_PCH，VCC1P05_OUT_FET/VNN_BYPASS/V1.05A_BYPASS,RSMRST#/ESPI_RESET#(D待机有，影响不触发）SUSWARN#、SUSCLK，ACPRESENT#EC送给桥的视频器检测信号

pch_pwrok平台复位经过多级缓存复位给路芯片，插网卡的52#为复位脚，PLTRST_PROC#到CPU复位，CPU复位后进行

蓝天开机上电电路笔记

PCH待机条件：VCCRTC,RTCRST#/SRTCRST#/RTCX1.VCCDSW_3P3,DSW_PWROK,RSMRST#BATLOW#,VCCPRIM_3P3,VCCPRIM_1P0u41芯片影响开机

蓝天主板EC代价条件：1.AVCC,VSTBY(VDD3)P2808B产生PWM供电，小电路公共点VIN经过待机芯片产生供电2.EC延时产生WRST复位，内部时钟；3.EC读取BIOS程序配置脚位产生控制信号控制产生公共点。测读BIOS的波形。

1.蓝天主板板号：6-71-XXXXX,搜索图查内存标签NHXXXX找图，2.图纸为数据手册SOP3.一个主板用好多个产品上。3.实时时钟电路，RTC电路条件4.RTCRST/SRTCRST复位PCH内模块。RTX132.768KHZ,

《内存供电与CPU供电讲解》内存供电异常导致的掉电。内存供电有以下：1.VDDSPD--3D3V_S0开机后才有，板载的没有。2.VPP--2.5V;3.VDD主供电1D2V_S3，同时给道CPU（VDDQ)内存模块供电。4.VTT内存总线供电0D6V_S0,为内存主供电的一半。供电顺序：VPP--VDD--VDDSPD--VTT<<CPU供电》：VCCSA1V_VCCSA,VCCIO0D95V_VCCIO,VCCGT,VDDQ,VCCPLL,VCCPLL_OC,VCCSTG,

PCH待机条件和开机电路----分支持深度睡眠与不支持深度睡眠两种：RTC电路4条件+6个供电1.不触发开机以PWRBTN信号是否发出为分水岭，有触发信号---》EC先正常，查啊PCH的条件SLP信号是否有，检讨PCH，取下PCH桥，检查外围的线路到桥PIN是否通路，每个条件都要通道PCH的焊盘----》补线或更换PCH桥，比如进水的，摔的。

EC待机条件笔记

EC待机条件笔记（AVCC供电时钟复位WRST#程序）

公共点短路的维修方法解释笔记充电电压=公共点电压=电学数量设定充电电路认到电池与认不到电池===电池插入识别脚问题，电池电量识别问题，排除电池--检查EC程序，检测电阻问题，更换EC

保护隔离电路讲解笔记（公共点==电池·与适配器的供电交汇点，公共点不是只有一个点而是一个名一片的）常见公共点产生方式3种普通型==400左右阻值，100以下打短，第二纵：100左右阻值，搜CHARGER找公共点BQ系列充电芯片流程

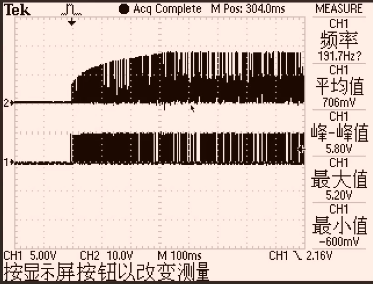

集成供电方式集成PWM，LDO,开关方式的供电BOOT模式G极波形，升压到20V后，转换为BUCK模式，Q7030进行工作进行普通PWM降压。笔记本的基本开机工作流程讲解；6代以前的上网校学习;1xx-4xx(6-10代）1.装上3V纽扣电池，产生VCCRTC给桥的RTC电路供电。2.插上电池或适配器后，经保护隔离电路，产生公共点。3.产生EC的待机供电，在待机供电正常后，EC给晶振供电产生EC待机时钟（部分免晶振），待机供电延时产生EC待机复位（部分EC内部复位MEC1404）,EC读取程序配置脚位。4.EC检查到适配器，会自动开启桥的深度睡眠待机电压VCCDSW_3P3,然后EC延时发出DSW_PWROK给桥，通知桥深度睡眠电压好5.桥发出SLP_SUS#,把深度睡眠待机电压转换为主待机电压（VCCPRIM_3P3,VCCPRIM_1P0）,由主待机电压转换产生RSMRST给桥，通知桥主待机电压已经正常。4.如果EC检测到适配器（电池模式下，读取电池信号）自动开启桥待机供电：VCCDSW_3P3,VCCPRIM_3P3,VCCPRIM_1P8和VCCRIM_1P0(有些机器需要按下开关后才开启桥待机供电）5.EC延时发出待机点压好，同事给到桥的DSW_PWORK&RSMRST#,通知桥待机电压已经正常（注意400系列在以上桥架正常后，桥需要读取BIOS)6.按下开关，（EC手到开关信号后，延时发送高低高的开机信号给桥的PWRBTN#）7.桥发出高电屏的SLP_S5#,SLP_S4#,SLP_S3#,SLP_A#,SLP_LAN#8.SLP_S5#或SLP_S4#,SLP_A#SLP_LAN#8.SLP_S5*&SLP_S4控制产生内存主供电1.2V，内存VPP供电2.5V，VCCPLL_OC供电1.2V,SLP_S3#控制产生二级电压3.3V二级电压5V，总线供电VCCIO1.0,VCCST/VCPLL1.0V等9.VCCST供电正常后，产生VCCST_PWRGD信号给CPU，CPU发出DDR_VTT_CNTL信号产生内存VTT供电0.6V10.个供电正常后，产生CPU供电的开启辛哈，控制输出VCCSA供电1.05V&CPU核心供电VBOOT有1V左右，有的0V）11.给供电正常后，PG汇总产生PCH_PWROK&SYS_PWROK送给桥，给供电正常后，桥24M晶振起振12.桥手到PCH_PWROKHOU1,100-300桥通过SPI总线读取BISO中的ME（要读取引脚配置项程序，MAC地址，网卡PHY程序，ME固件，时钟魔铠初始化）13.桥发出各路时钟14.桥发出PROCPWRGD给CPU的PROCPWRGD脚15.桥延时发出平台复位PLTRST#3,3V再发出CPU服务PLTRST_PROC#送给CPU的RESET#脚。16CPU发出SIVD波形给CPU供电芯片调整CPU核心供电17.CPU供电正常后，并得到复位后，通过DMI总线到桥，桥再通过SPI总线读取BIOS，开始自检跑马18.自检到内存时，桥通过SMBUS读取内存信息后，桥发出内存复位DRAM_RESET#19.CPU再次发出SVID波形给CPU供电芯片，控制产生集显供电VCCGT(0.7-1.3V)部分机器集显供电会出来一瞬间关闭
