PWM电路工作原理讲解笔记

1.HDRV,DRVH,UGATE控制上管G极

LDRV,DRVL,LGATE控制下管G极

时间差==死区时间

2）自举升压电路

     3）反馈调节FB4)电压与电流检测5）PWM控制器的工作流程

常见供电方式：G<S=4.5V,G>S=4.5V,开关供电方式，RDS=18MOHM@4.5V,新片方式内部集成方式；2.LDO方式降压输出没电感，须要开启信号，电流小，损耗大

400系列芯片组与总线介绍

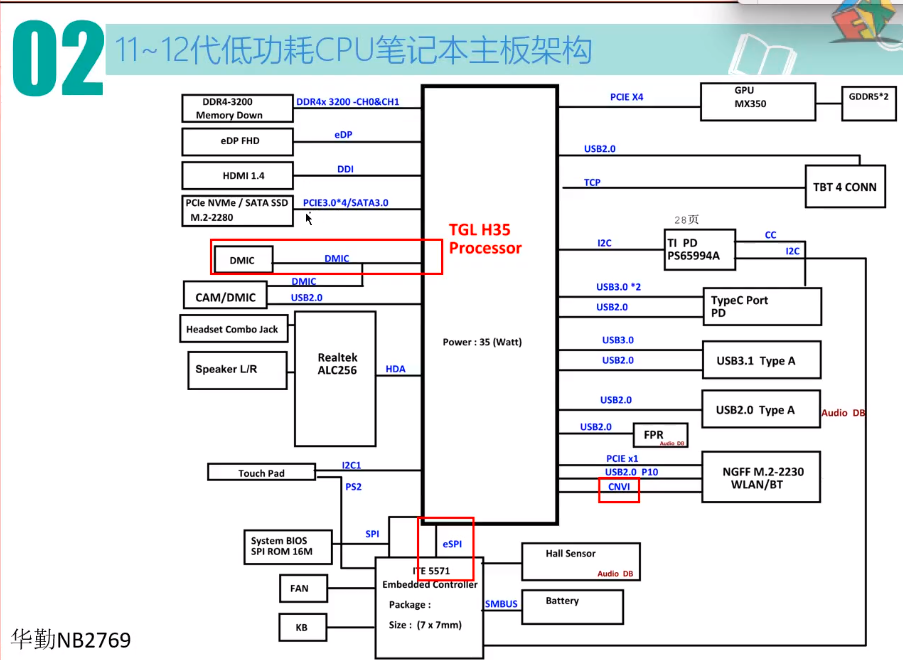

100系列芯片组架构与总线

常见芯片与主板架构介绍EC常见：华邦，ITE，新塘科技，SMSC,ENE,型号表面第1行，代换原则：同型号代换。EC供电：VCCA,AVCC,VSBTY,VBAT,VDD,EC时钟：32，768KHZ.内部集成的，苹果12MEC复位：ECRST#,WRST#,VCC_POR#VCC1_PWRGD,RES*,PWR_RST_L(部分内部完成复位）程序：外部获取或内部内嵌程序。DDR5=PC5

苹果M1,英特尔，AMD，英伟达，SRXXXCPU型号8X----947针CPU4代，9X笔记本没有用，1XX=6,7代；3XX==8，9代，4XX==10代，5XX==11代

PWR_SW#送到Ec  桥待机有的主板是开机以后出现的

这一期的架构总线讲得最详细了！！！

电容；有标记的一端绝对是负

除了钽电容有标记的是正极

判断电容好坏
